Сборка "Мустанг-М"

[Alekseeva]

Сообщение от Artel295

Я, пардон, не очень понял куда подошву приматывали? На верхушку мачты?

Верхушка - верх комплекта (парус, мачта, гик)

А подошву под оковку гика приматывали

[Artel295]

Ааа, под гик - это я слышал :))) Вчера тока смеялись на эту тему. Кстати в этот раз сделаем также

[Artel295]

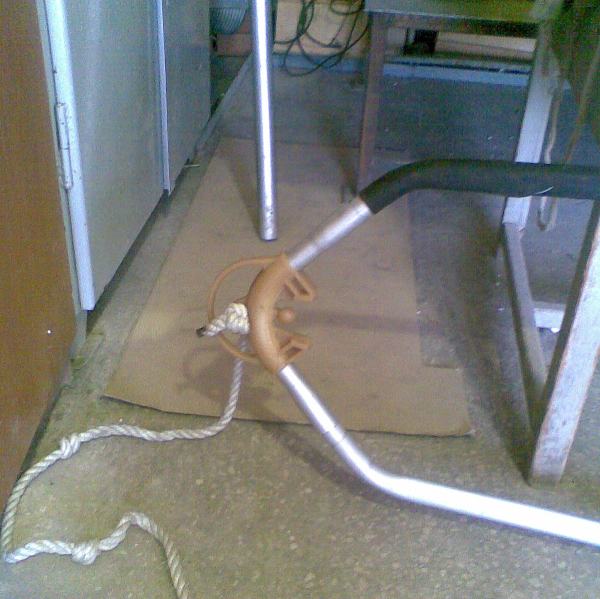

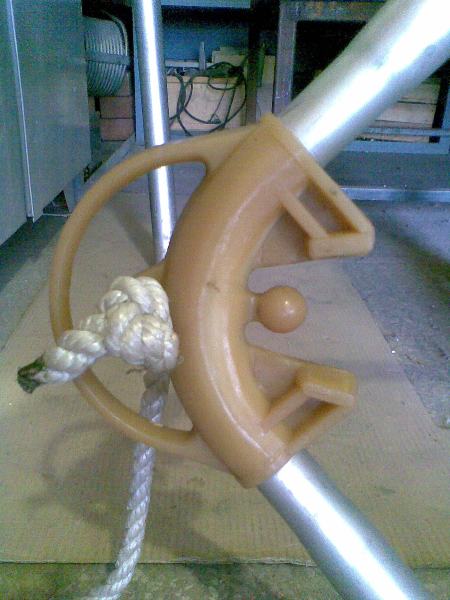

Вот, наконец-то сделал фото этого несчастного элемента :)

[Леха@velokiev]

Ага, там на этом шарике есть специальный скос, его типа под углом градусов 30 к мачте вставляешь в "маму", потом поворачиваешь - и оно держится. Парадокс еще и в том что редко ломается.

[kotani]

У меня в своё время этот шарик отломался - как только ни пробовал имплант изготовить - надолго не хватало.
А шкотами мотать - долго и нудно.

Не порть гик.

На мачте ответную часть гораздо легче изготовить.
Остался б у меня Мустанг - сфотал бы.
Впрочем если не найдёшь образец мачты - пиши, я к чуваку, которому продал, схожу - засниму.

[Леха@velokiev]

вот такая фигня на мачте там, єто вид сбоку, разрез.

получается ширина "колодца" - такая чтобы шарик скосом параллельно мачте в него проходил, а дальше шарик себе живет в круглой дырке.

[Artel295]

Мда, фото было бы неплохо, а то на чертеже не очень понятно. Это вид в профиль, так сказать? Со стороны борта доски? Или с хвоста? Получается, что ось гика лежит немного в стороне от плоскости, образованной осью мачты и продольной осью доски? Если меня понял кто-нибудь, конечно :)

[Леха@velokiev]

Это вид сбоку, и как бы разрез. на самом деле при виде сбоку ты увидишь просто сплошной прямоугольный блок, колодец видно сверху, откуда вставляется шарик, и спереди, куда будет выглядывать ножка шарика.

[Artel295]

А, разрез, все, понял :) то есть гик поворачивается на 90 градусов вокруг продольной оси и вставляется в прорезь, а в нижней точке разворачивается обратно, ага? :)

[Леха@velokiev]

Ага, именно так. приставил гик почти параллельно мачте (а именно - скос на шарике параллельно), вставил в узел до низу, повернул гик перпендикулярно мачте - все, шарик выскочить не может. И наоборот, отвязал гик от шкотового узла, повернул вниз, вытащил вверх.

[Artel295]

Шкотовый узел - это что? :) И можно хотя бы габаритные размеры ответки? Я ужо рисую сей аццкий узел :)

[Леха@velokiev]

черт! шкотовый угол блин ))


Ответка в высоту до 10 см, в проекции "вид сверху" как раз попадает между пластмассовыми щечками оковки гика. Чем плотнее тем лучше. Расстояние между мачтой и шариком - до двух сантиметров.

[Artel295]

Шкотовый угол - это противоположный мачте? Где парус к гику притягивается? А шахта для шарика прямоугольного сечения?

[Леха@velokiev]

1) шкотовый угол - ага, именно там
2) шахта.... хз.. думаю что прямоугольная подойдет. возьми кусок пенопласта, попробуй ножом вырезать эту ответную часть! сразу понятнее будет что куда

[Artel295]

(мечтательно так) Эх, вот если б кто-нибудь смог бы чертежик начертить, хотя б от руки, а размеры хотя б линейкой школьной померил... Было бы великолепно, а то сижу тут, велосипед заново изобретаю... :)
